AH系列-重负荷型滚珠直线导轨

AH系列直线导轨为四列式圆弧结构的钢球类直线导轨,钢球直径及钢球的循环结构均采用较优设计的超重负荷精密直线导轨,相较于其他直线导轨提高了负荷与刚性能力,具备四个方向等负载特色以及自动调整功能,可吸收安装面的装配误差,从而实现高精度平稳的直线运动。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工厂产品发展趋势,AXPB四列式超重负荷直线导轨,即为基于此理念开发的产品。
分享到:

AH系列直线导轨特点

  1、 自动调心能力

来自圆弧沟槽的DF(45°–45°)组合,在安装的时候,借由钢球的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调整能力效果而得到高精度平稳的直线运动。

2、 具有互换性

由于对生产制造精度严格管控,直线导轨尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢球脱落,因此部分系列精度具有可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

3、 所有方向皆具有高刚性

采用四列式圆弧沟槽设计,各列钢球45°接触角,让钢球达到理想的两点接触构造,能承受来自上下和左右四个方向的负荷;在必要时更可施加预压以提高刚性。

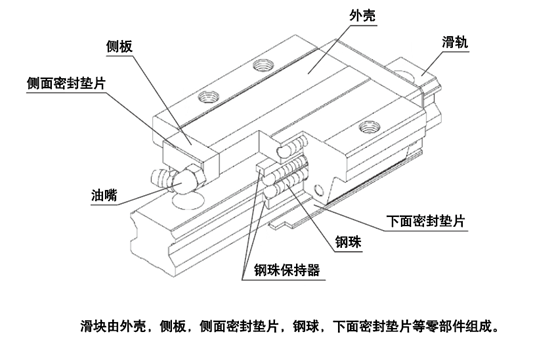

AH本体结构

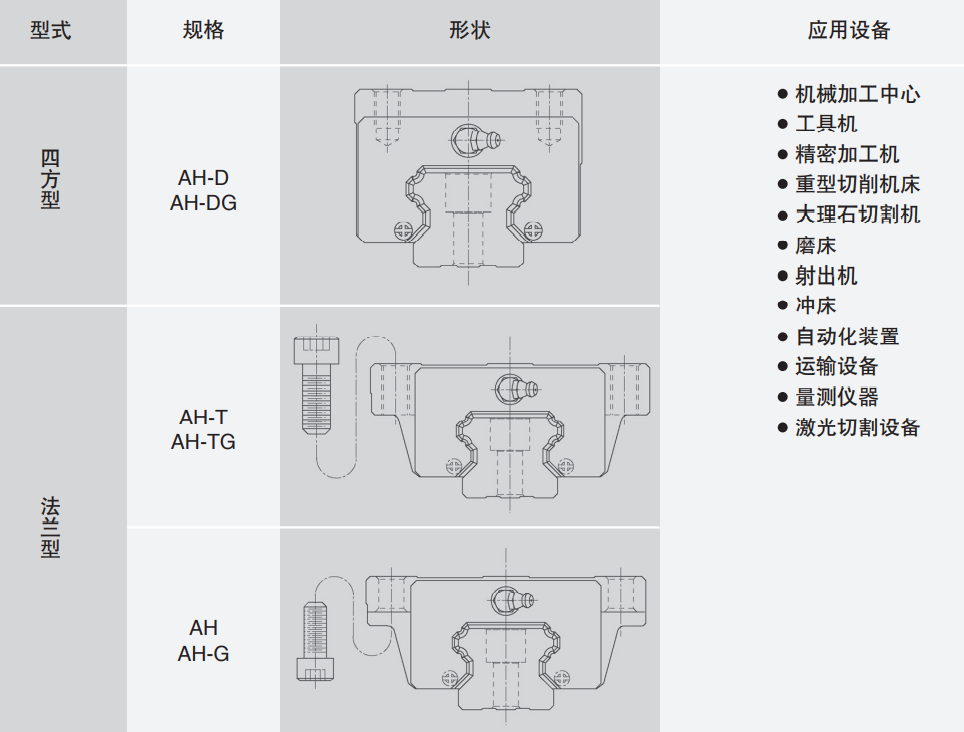

AH系列滑块形式及应用设备
